为什么计量 CT、保护 CT 和测量 CT 总是被搞混？如何正确选择合适的 CT？

安科瑞刘芳 18860995107

在电力系统中，计量 CT、保护 CT 和测量 CT 都是电流互感器（CT），它们的外形往往相似，并且都起着将一次回路大电流转换为二次回路小电流的作用，因此容易被混淆，无法准确地根据不同用途，选出合适精度的CT。但实际上，它们在功能、精度要求、饱和特性等方面存在明显差异。下面将从多个方面详细介绍三者的区别及选型要点。

一、功能与应用场景

测量 CT 作用是为电流表、功率表等监控仪表传递信号，只需要在系统正常运行的电流范围内保证一定精度就行，这样才能让监测数据准确反映系统状态。测量 CT 常用的精度等级有 0.5 级和 1.0 级，能满足日常运行参数监测的需求。

应用场景：

通常连接至控制室的电流表、功率因数表、电能质量监测仪等，用于运行人员监视电流大小。

计量 CT 主要用于电能计量，直接关系到电费结算，所以对精度要求高。带 “S” 的属于特殊 CT，它要求在负荷处于 1％到 120％的范围内时，精度都需要足够高。常见的计量 CT 精度等级有 0.2 级、0.2S级、0.5S级等。

应用场景：

通常连接至关口计量装置，安装在用户进线柜或变电站出线柜的计量回路中。

保护 CT，常见规格有5P20、10P5、10P10、10P15、10P20，这里的 “P” 代表保护级，5P20 的意思是当一次侧电流达到额定电流的 20 倍时，复合误差不超过 5% 。同理，10P20 则表示在 20 倍额定电流下，复合误差≤10% ，显然 5P20 的精度要高于 10P20。保护 CT 的关键在于，即便遭遇故障时的大电流，也能保持性能稳定，为差动、过流等继电保护装置提供可靠信号。

应用场景：

通常连接至过流保护、差动保护、零序保护等装置，安装在变压器、线路、发电机等设备的保护回路中，当发生短路故障时，向保护装置输出准确的故障电流信号，触发跳闸动作。

二、参数与性能差异

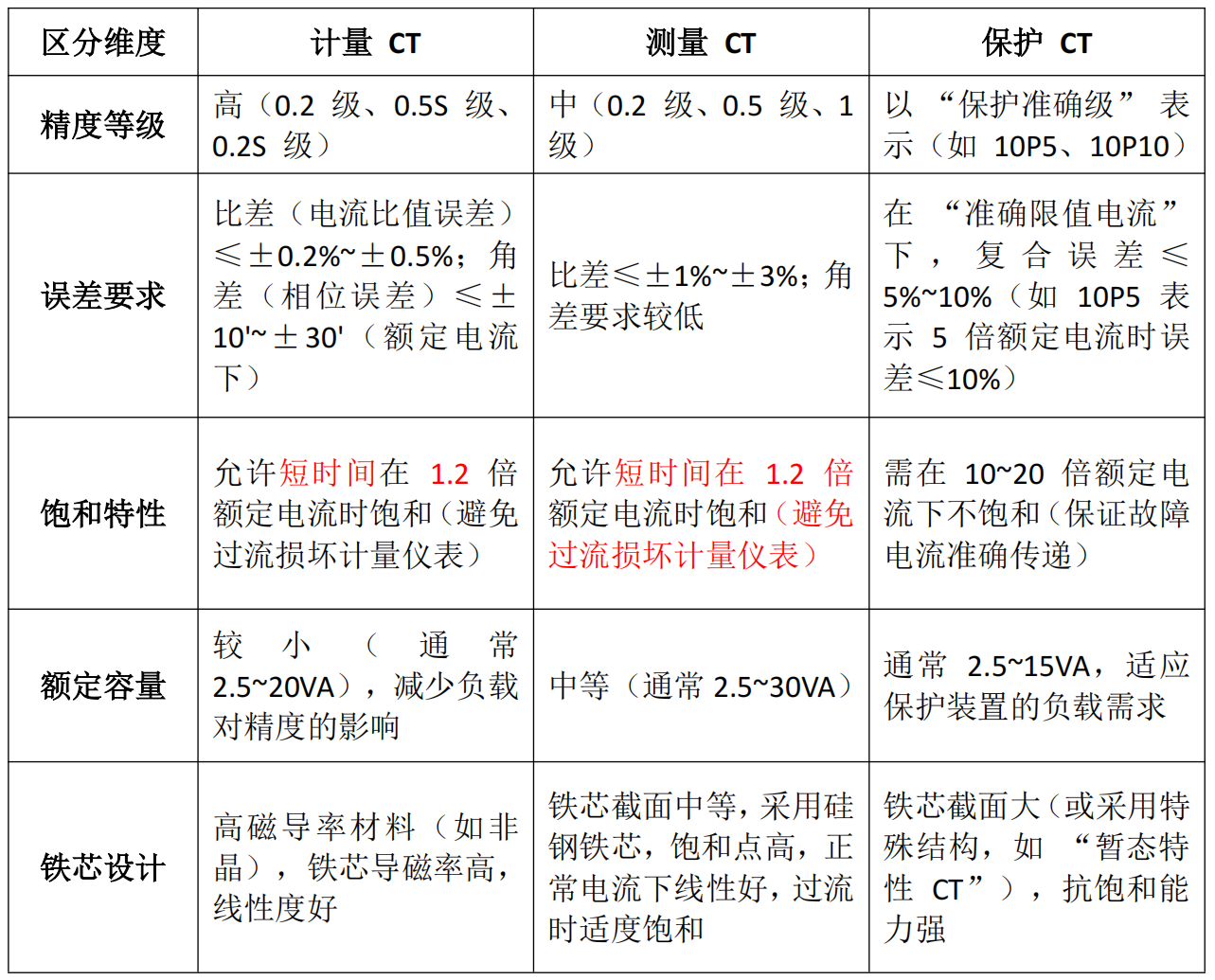

通过以下核心参数可清晰区分三者：

三、总结

区分核心逻辑是：计量 CT 追求 “额定工况高精度”，测量 CT 追求 “正常范围适用性”，保护 CT 追求 “故障大电流准确性”。

选型时，先明确用途，用于电费计量选高精度计量 CT；用于继电保护，依系统短路电流选合适准确限值系数和精度的保护 CT；用于运行参数监测，选满足精度要求且线性好的测量 CT。同时关注 CT 变比、精度等级、额定容量、准确限值系数等参数，确保与实际需求匹配。
