智能计量赋能家庭能源变革：ADL200N-CT电表在阳台光储系统中的应用实践

 安科瑞 刘芳 18860995170

阳台光储产业发展趋势

近年来，全球能源转型加速推进，分布式光伏与储能技术逐渐渗透至家庭场景，其中“阳台光储”作为一种灵活、轻量化的能源解决方案迅速崛起。尤其在欧美市场，受政策补贴、环保意识提升及电费高涨驱动，阳台光伏+储能系统（Balcony PV-Storage）成为城市居民实现能源自给的热门选择。

据欧洲光伏协会（SolarPower Europe）数据，2023年欧洲户用光伏新增装机中，阳台光伏占比超15%，德国、荷兰等国因政策允许“即插即用”安装模式，年增长率达40%以上。这一趋势背后是技术的持续突破：微型逆变器、轻量化组件及智能管理系统的普及，使阳台光储系统兼具发电、安全便捷与低成本优势。未来，随着虚拟电厂（VPP）技术成熟，阳台光储系统将进一步融入智慧电网，成为家庭能源管理的核心单元。

电表在阳台光储系统中的作用

在阳台光储系统中，电表是能源流监测与管理的“神经中枢”，其核心作用体现在三方面：

双向计量与数据透明化：实时记录光伏发电量、家庭用电量及余电回馈电网的数据，为用户提供清晰的能源收支分析，支持优化自发自用策略。

系统效率监控：通过监测电压、电流、功率因数等参数，评估光伏组件与储能设备的工作状态，及时发现效率衰减或故障隐患。

安全与合规保障：检测过载、短路等异常情况，确保系统符合并网标准（如德国VDE-AR-N 4105），避免安全事故或法律风险。

智能电表的数据还可与家庭能源管理平台（HEMS）联动，实现动态电价响应、储能充放电策略优化等功能提高用户经济收益。

安科瑞ADL200N-CT产品解决方案

ADL200N-CT系列外置互感器导轨式多功能电能表，是主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统而设计的一款智能仪表，产品具有精度高、体积小、响应速度快、安装方便等优点。具有对电力参数进行采样计量和监测，逆变器或者能量管理系统（EMS）与之进行通讯，根据实时功率及累计电能实现防逆流、调节发电量、电池充放电等功能，可双向计量，实现户用分布式光伏能量管理。

3.1 产品功能

针对阳台光储场景需求，安科瑞ADL200N-CT电表集高精度计量、智能通信与扩展功能于一体，包括：

双向高精度计量：支持±1%级精度，同时监测光伏发电、负载用电及电网交互电量，满足欧盟MID认证标准。

多参数监测与告警：除电能数据外，可扩展监测电压谐波、设备温度等参数，异常状态即时推送告警信息。

模块化设计：CT互感器与电表分体式结构，适配不同规格的光储系统（0.5-5kW），安装维护便捷。

数据存储与分析：本地存储长达90天的历史数据，支持生成日报、月报及收益分析图表，助力用户制定长期能源策略。

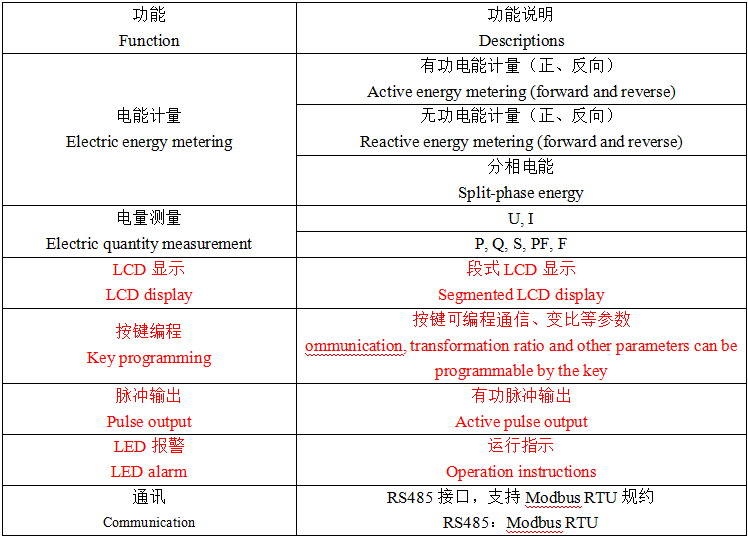

表1 功能说明列表

3.2 产品外形

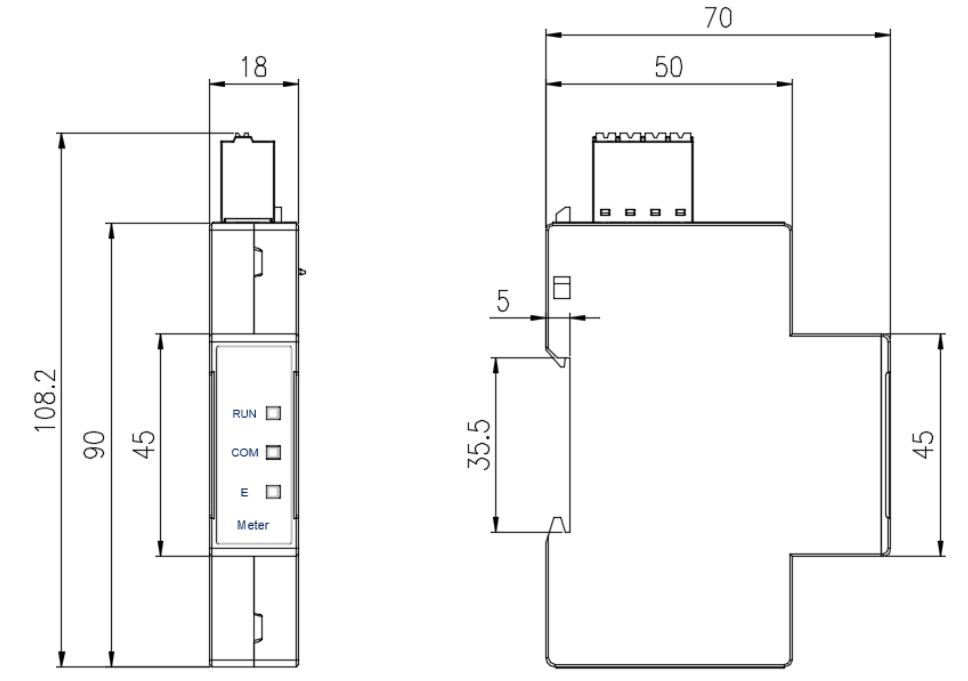

仪表尺寸：

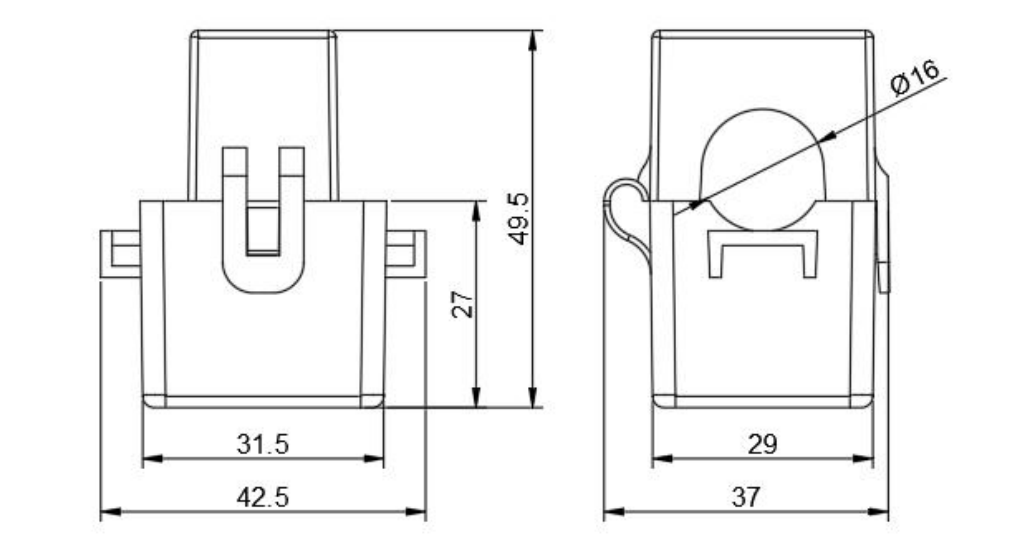

互感器尺寸：

应用实例：德国慕尼黑公寓阳台光储系统

4.1 项目背景：

一套位于慕尼黑的50㎡公寓安装3kW阳台光伏+2.4kWh储能系统，采用ADL200N-CT/WF电表进行能源管理，目标实现80%日间用电自给。

4.2 实施效果：

发电与用电可视化：电表数据显示，日均发电12.5kWh，其中8.2kWh用于即时负载（65.6%），3.1kWh存入电池，余电1.2kWh返送电网。用户通过APP调整洗衣机、洗碗机使用时段，使自发自用率提升至78%。

故障快速响应：某日电表监测到光伏侧电流突降50%，平台触发“组件异常”告警，检查发现一块面板被遮挡，清理后系统恢复效率。

经济收益分析：结合分时电价，系统全年节省电费620欧元，余电上网收益180欧元，投资回收期缩短至4.2年。

结语

ADL200N-CT电表凭借其准确计量与智能化管理能力，成为阳台光储系统运行的关键支撑。随着全球户用能源自治需求增长，此类高集成度、低成本的计量设备将推动阳台光储从“概念创新”迈向“规模落地”，为家庭能源转型注入新动能。
